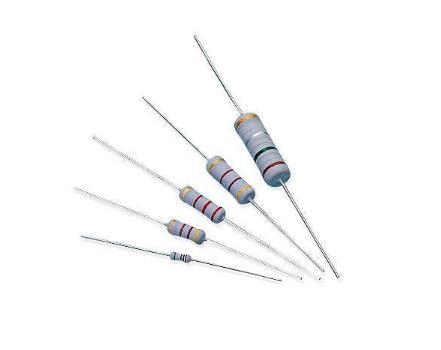

插件碳膜電阻的識別方法詳情
瀏覽次數：1454
|
發布日期：2020-12-01
特性：
精度：1% 5% ，精度高，通過對膜切開螺紋可調整阻值，制成精細電阻器。
阻值規模：阻值規模寬，通常為2。1Ω~10MΩ。
標稱阻值：E-48
極限電壓高
極好的長時間安穩性，電壓的改動對阻值的影響極小，且具有負溫度系數。
報價低，制造容易，出產成本低，報價廉價，但體積較大。
包裝方式有帶裝、散裝
高頻特性好，可制成高頻電阻器和超高頻電阻器。
固有噪聲電動勢小，在10UV/V以下。
額定功率有1/8W、1/4W、1/2W、1W、2W、5W、10W。
脈沖負荷安穩，對脈沖的適應性好。
使用規模十分廣泛，適用于溝通、直流和脈沖電路。
標明：
1、直標法：用數字和單位符號在電阻器外表標出阻值，其答應差錯直接用百分數表明，若電阻上未注誤差，則均為±20%。
2、文字符號法：用阿拉伯數字和文字符號兩者有規律的組合來表明標稱阻值，其答應誤差也用文字符號表明。符號前面的數字表明整數阻值，后邊的數字順次表明榜首位小數阻值和第二位小數阻值。
3、數碼法：在電阻器上用三位數碼表明標稱值的象征辦法。數碼從左到右，榜首、二位為有用值，第三位為指數，即零的個數，單位為歐。誤差通常選用文字符號表明。
4、色標法：用不一樣色彩的帶或點在電阻器外表標出標稱阻值和答應誤差。國外電阻大部分選用色標法。
黑-0、棕-1、紅-2、橙-3、黃-4、綠-5、藍-6、紫-7、灰-8、白-9、金-0。1、銀-0。01。
當電阻為四環時，終究一環必為金色或銀色，前兩位為有用數字， 第三位為乘方數，第四位為誤差。
當電阻為五環時，最後一環與前面四環間隔較大。前三位為有用數字， 第四位為乘方數， 第五位為誤差。
碳膜電阻通常選用色標法。
與金屬膜的差異：
金屬膜電阻是是用鎳鉻或相似的合金真空電鍍技術，著膜于白瓷棒外表，通過切開調試阻值，以到達終究需求的精細阻值。金屬膜電阻器供給廣泛的阻值規模，有著精細阻值，公役規模小的特性。亦可使用于金屬膜保險絲電阻器。
而碳膜電阻是當前電子、電器、資訊產品使用量最大，報價最廉價，質量安穩性信任度高。其是從高溫真空中別離出有機化合物之碳，嚴密附著于瓷棒外表之碳膜體，而加以適當之接頭后切開調適而成，并在其外表涂上環氧樹脂密封以維護。
碳膜電阻和金屬膜電阻從外觀上看的差異：金屬膜有五個色環（1%），而碳膜的色環數為四個（5%）。金屬膜的為藍色，碳膜的為土黃色或是其他的色彩。（微型電阻曩昔的國標是按色彩差異，金屬膜電阻用赤色，碳膜電阻用綠色。）但因為技術的進步和假金膜的呈現，這兩種辦法并不是極好，許多時分區別不開這兩種電阻。
比較好的辦法是下面兩種：
1。用刀片刮開維護漆，顯露的膜的色彩為黑色為碳膜電阻；膜的色彩為亮白的則為金屬膜電阻。
2。因為金屬膜電阻的溫度系數比碳膜電阻小得多，所以可以用萬用表測電阻的阻值，然后用燒熱的電鉻鐵接近電阻，假如阻值變化很大
